湖山淨水場原水以清水溪溪水為主濁水溪溪水為輔，前者由湖山水庫經桶頭堰攔引供應，後者由集集攔河堰經南岸聯絡渠道提供，湖山淨水場處理自來水最主要需克服項目為原水濁度高之問題，如果原水濁度超過5,000 NTU時，便可視為「泥漿水」，由於原水濁度過高，使得淨水廠較難處理只得減量出水，然而颱風侵臺時，原水濁度會高達數萬NTU、甚至數十萬NTU，便會造成淨水場無法處理之供水危機。根據我國「自來水水質標準」第四條之規定，在不同原水濁度下，所產生的「自來水濁度上限」也有所不同。當原水濁度升高時，能產生的自來水水量則會降低，以一般淨水場而言，當原水濁度在2,000 NTU以內，可出水百分之百；當原水濁度達到10,000 NTU，只能出水五成；當原水濁度超過15,000 NTU，出水量只剩一成。

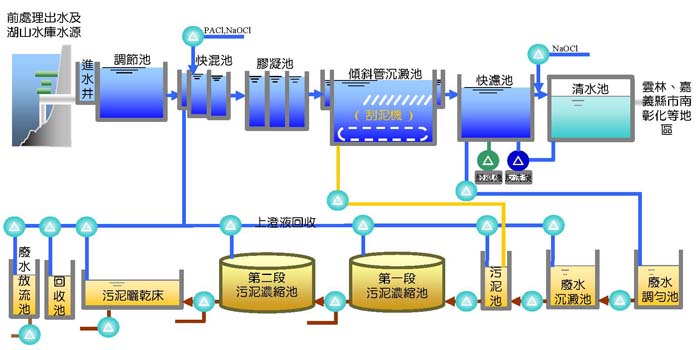

湖山淨水場處理設施流程

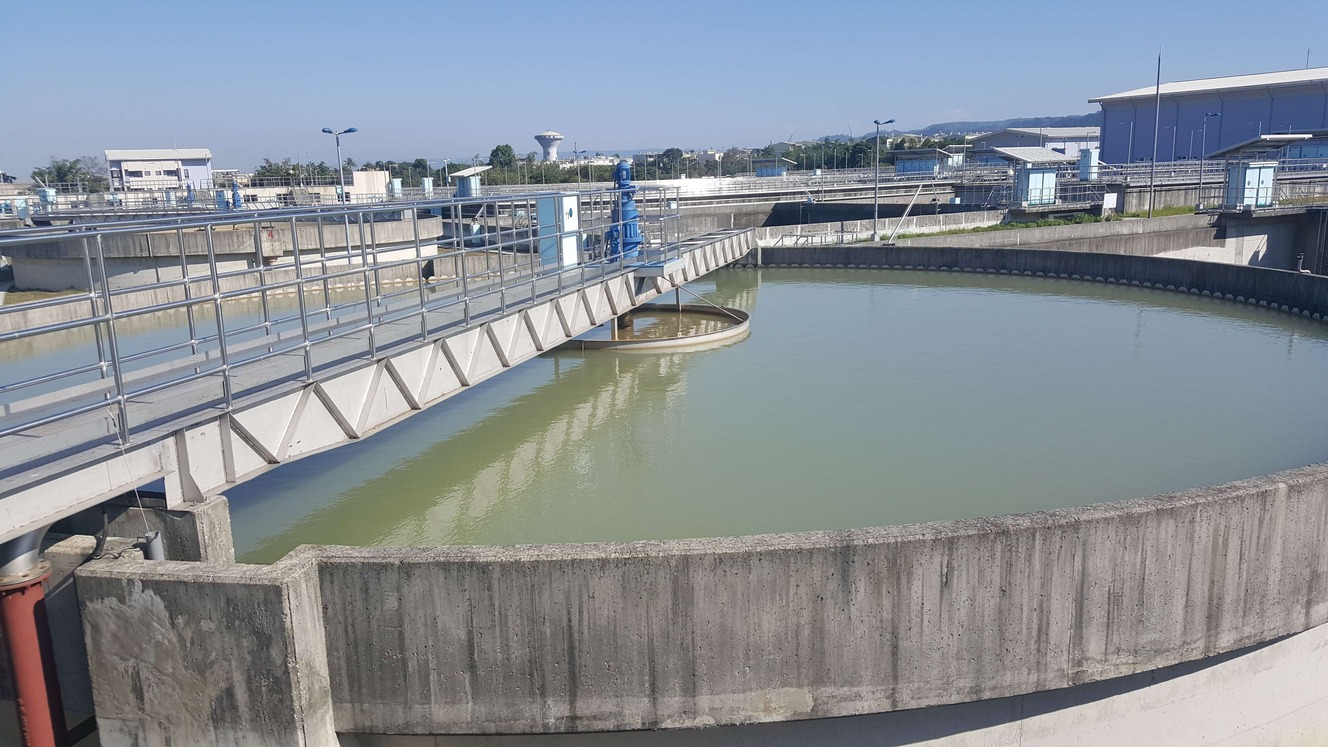

1.進水口
由湖山水庫或集集攔河堰供應水源。
由湖山水庫或集集攔河堰供應水源。

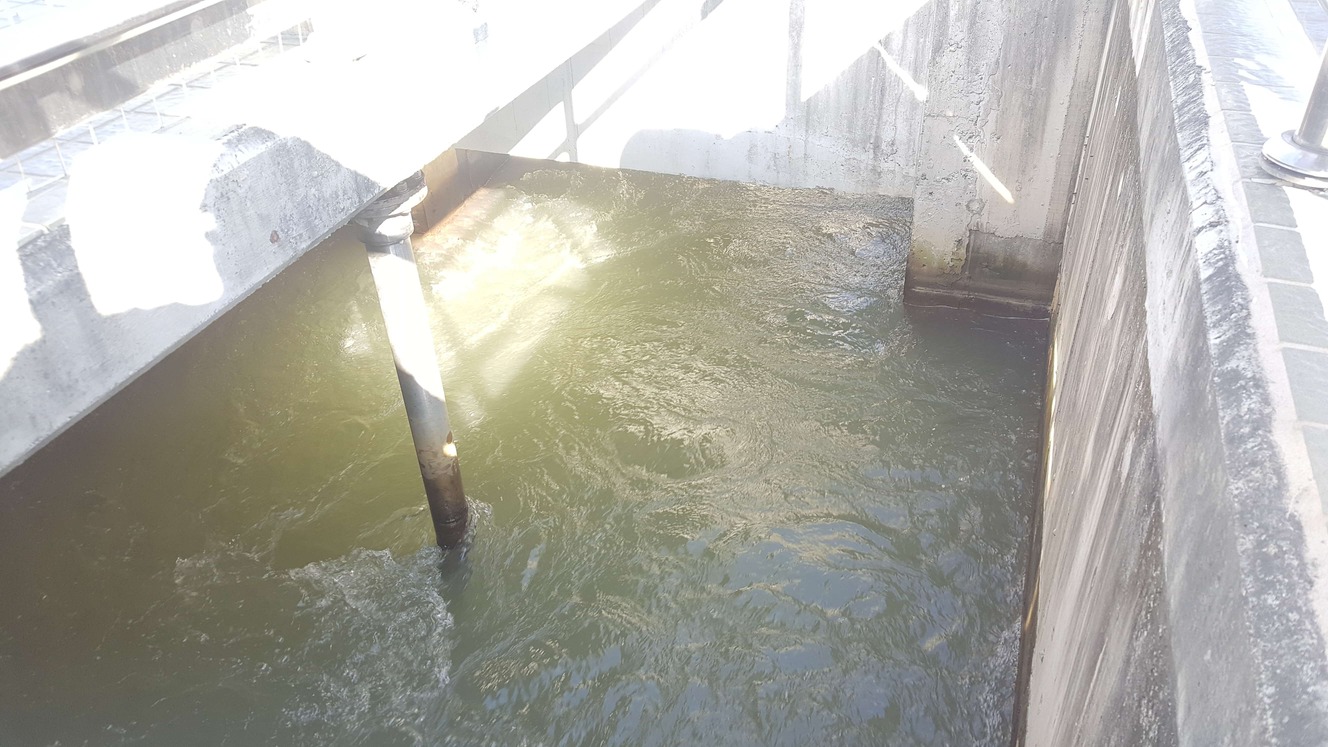

進水口

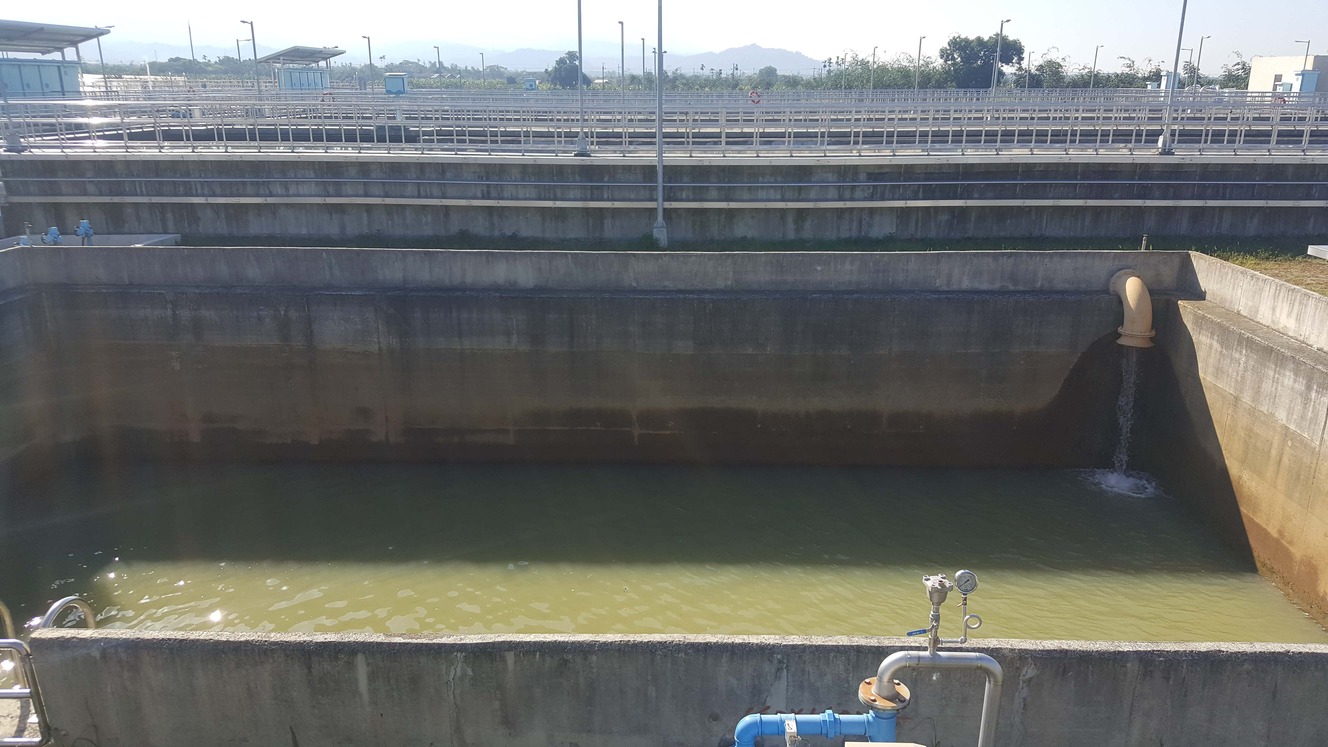

2.原水調節池
原水調節池主要用途為調節水量及初步沉澱，增加原水的停留時間，以重力方式進行沉降，末端以三角堰來取上層之澄清液以供後續處理。
原水調節池主要用途為調節水量及初步沉澱，增加原水的停留時間，以重力方式進行沉降，末端以三角堰來取上層之澄清液以供後續處理。

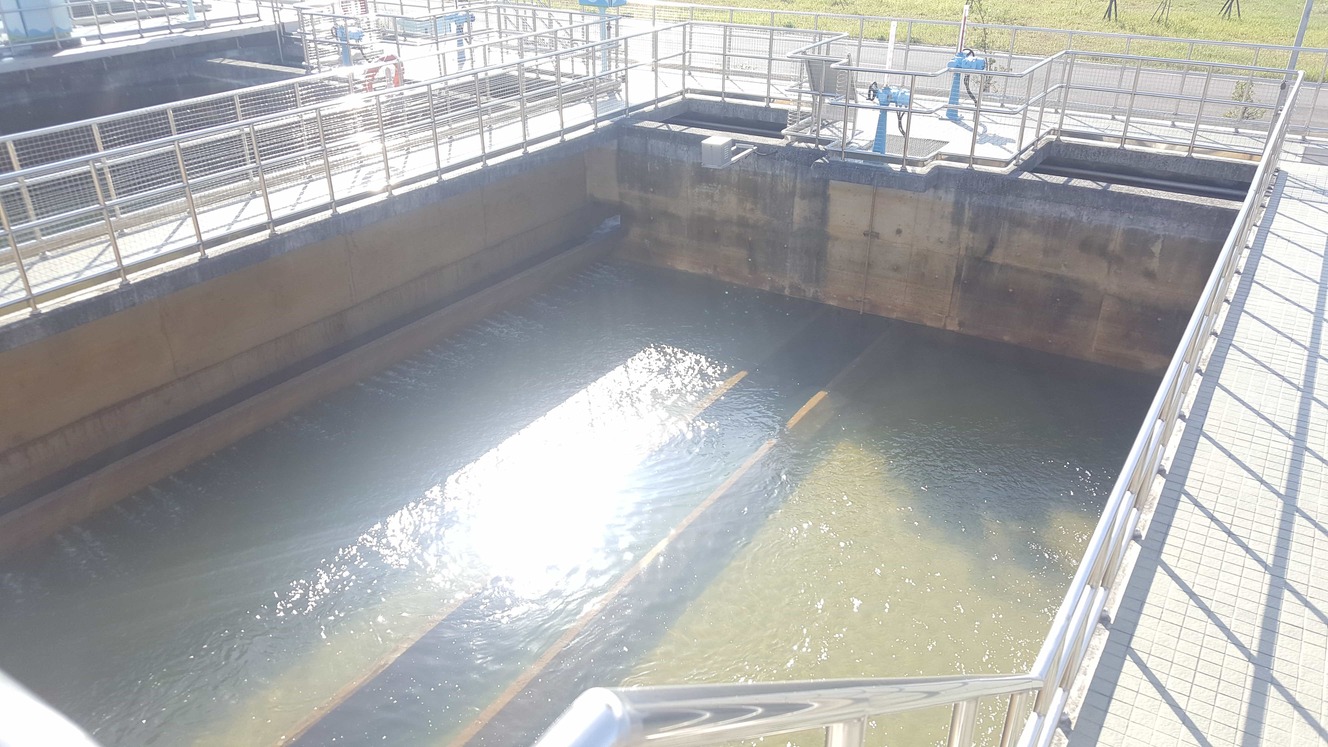

原水調節池

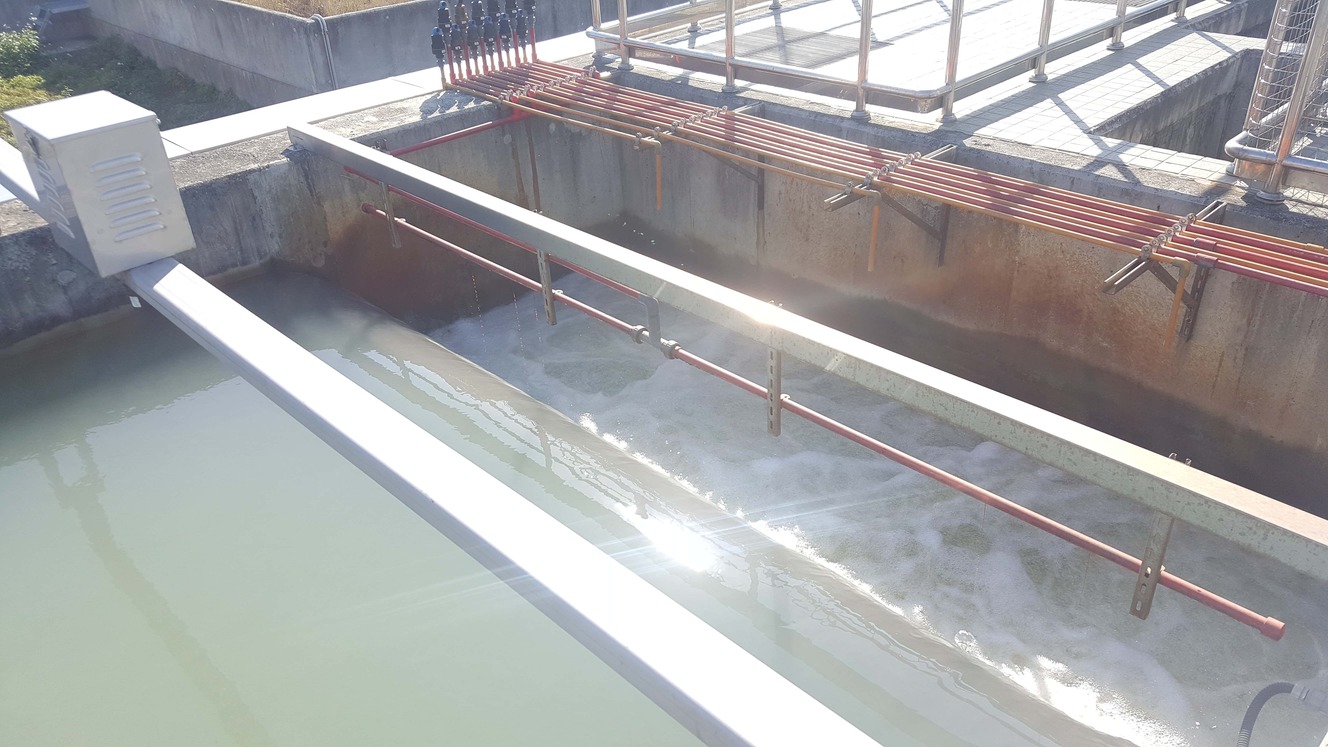

3.加藥池
藉由添加藥劑來挑整水質pH值；添加次氯酸鈉來殺死水中藻類與浮游生物，以防止藻類植生於快濾床；再添加膠凝劑(氯化鐵FeCl3)達最佳去除懸浮微粒之效能。
藉由添加藥劑來挑整水質pH值；添加次氯酸鈉來殺死水中藻類與浮游生物，以防止藻類植生於快濾床；再添加膠凝劑(氯化鐵FeCl3)達最佳去除懸浮微粒之效能。

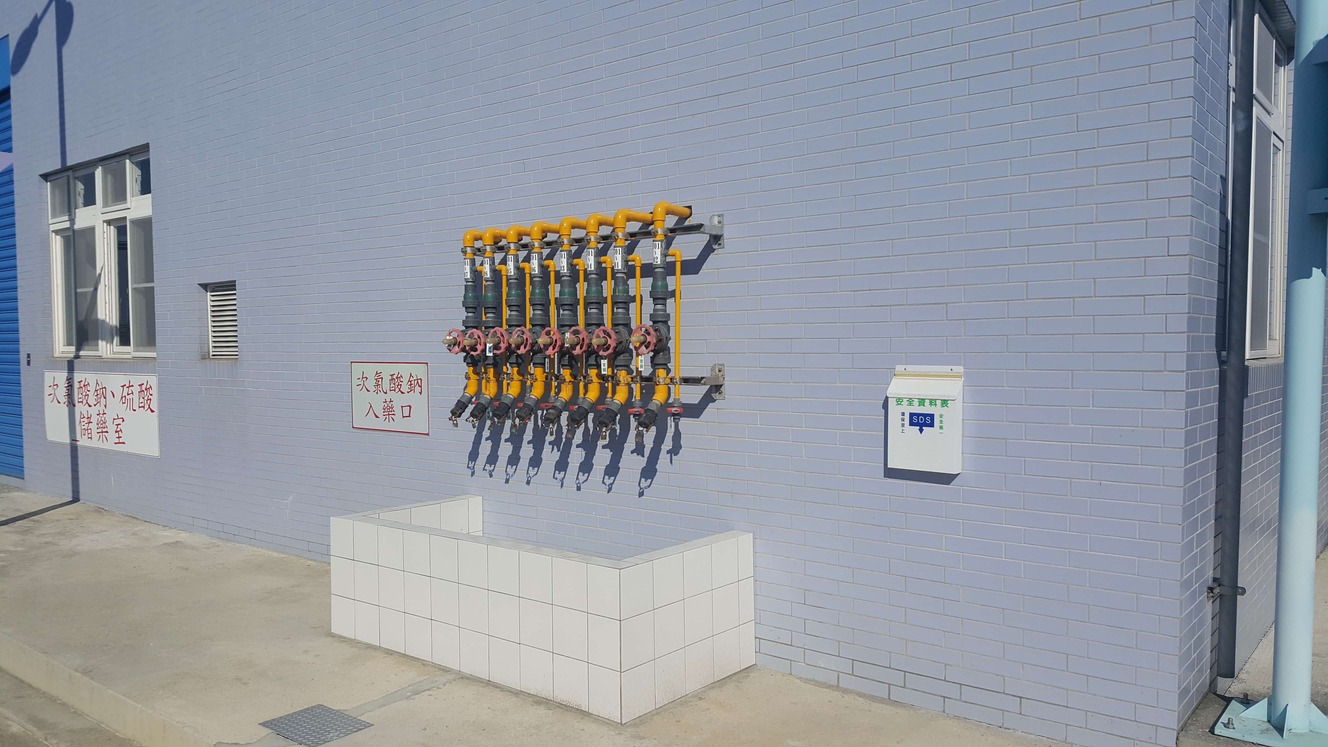

加藥池

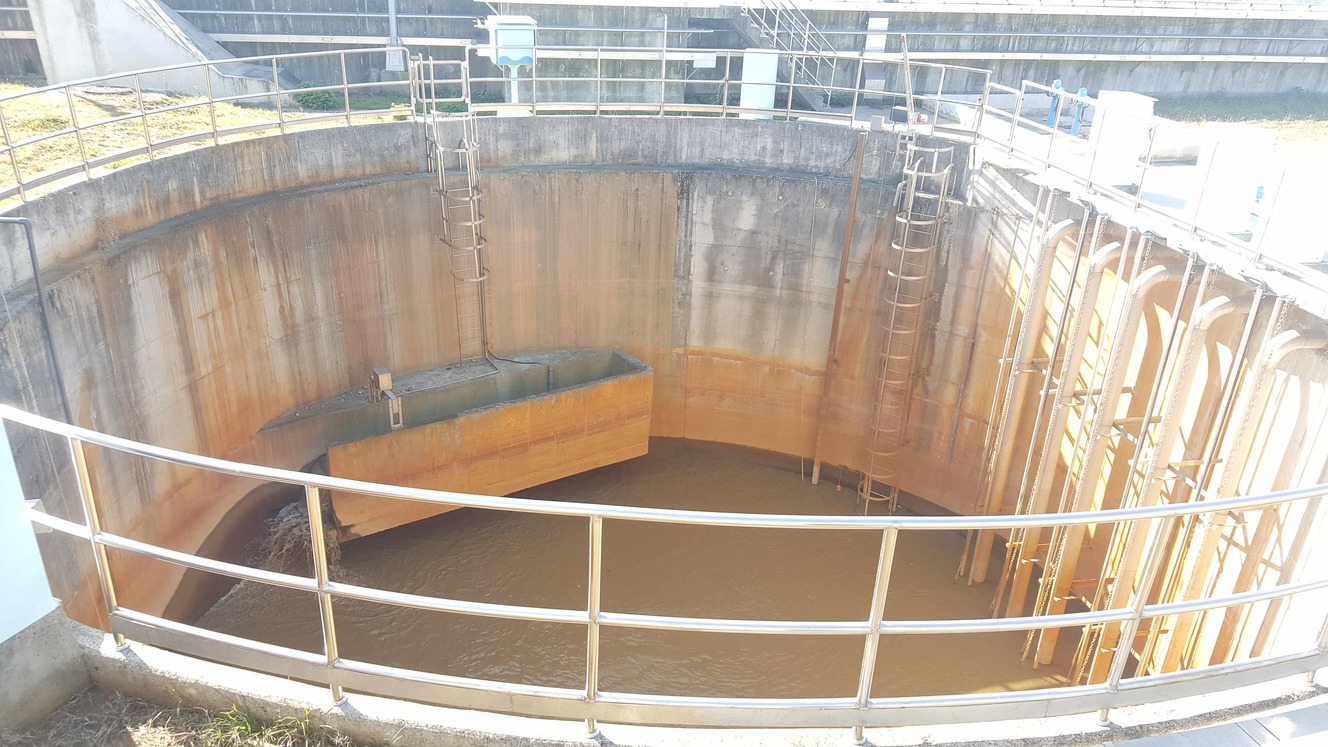

4.快混池
加入混凝劑及快混劑後快速攪拌，使澄清液快速與藥劑混合均勻，快濾池分兩段式進行，第一段停留時間大於10秒，第二段大於30秒，以確保藥劑完全混合。
加入混凝劑及快混劑後快速攪拌，使澄清液快速與藥劑混合均勻，快濾池分兩段式進行，第一段停留時間大於10秒，第二段大於30秒，以確保藥劑完全混合。

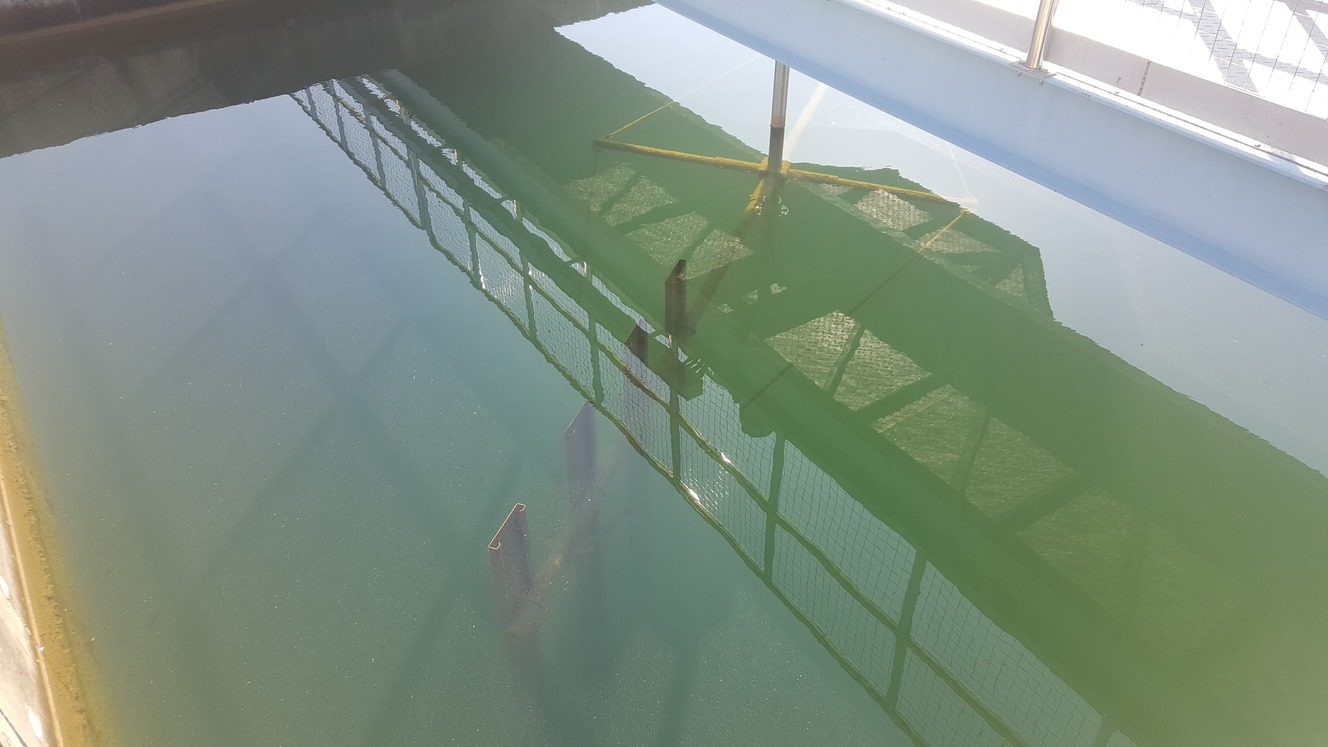

快混池

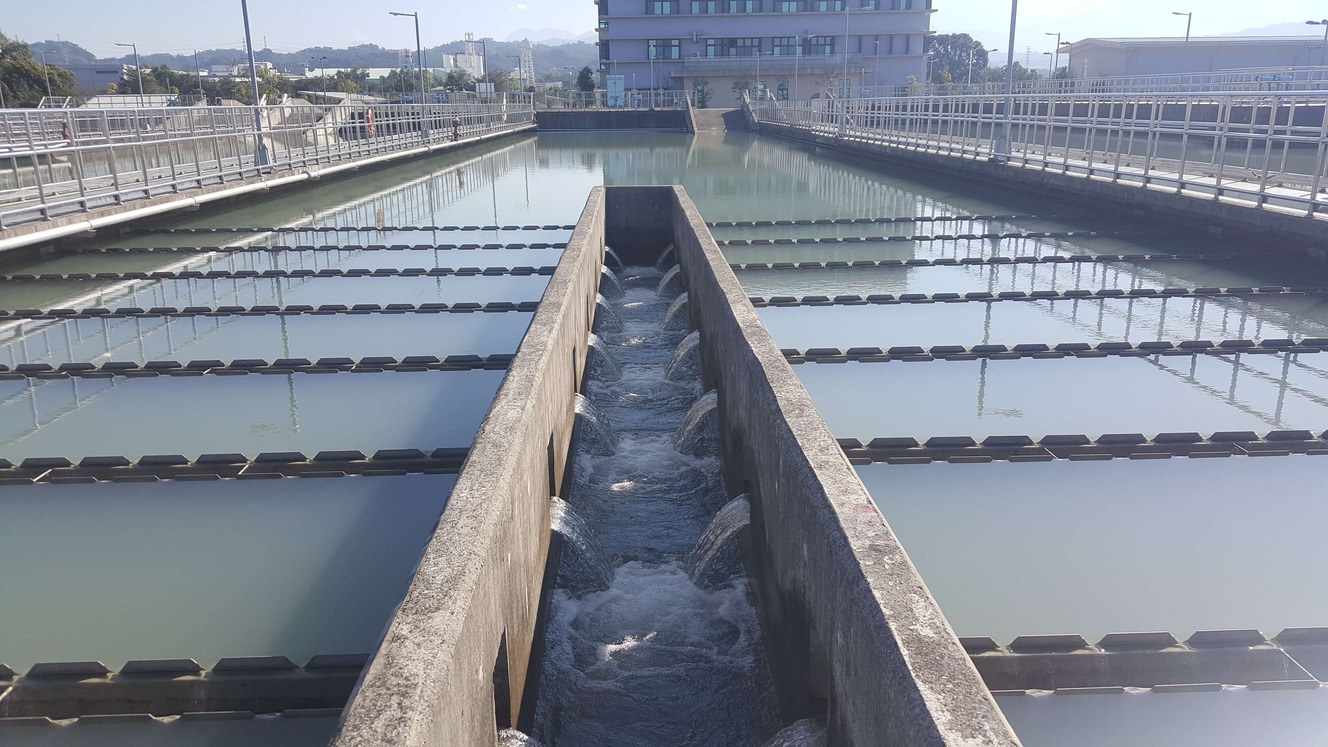

5.膠凝池
透過攪拌的方式增加水中懸浮顆粒互相碰撞、凝聚的機會，促進膠凝的成長，使懸浮顆粒加大而結成較粗膠羽，以加速沉降速度，每池停留時間需大於30分鐘。
透過攪拌的方式增加水中懸浮顆粒互相碰撞、凝聚的機會，促進膠凝的成長，使懸浮顆粒加大而結成較粗膠羽，以加速沉降速度，每池停留時間需大於30分鐘。
膠凝池

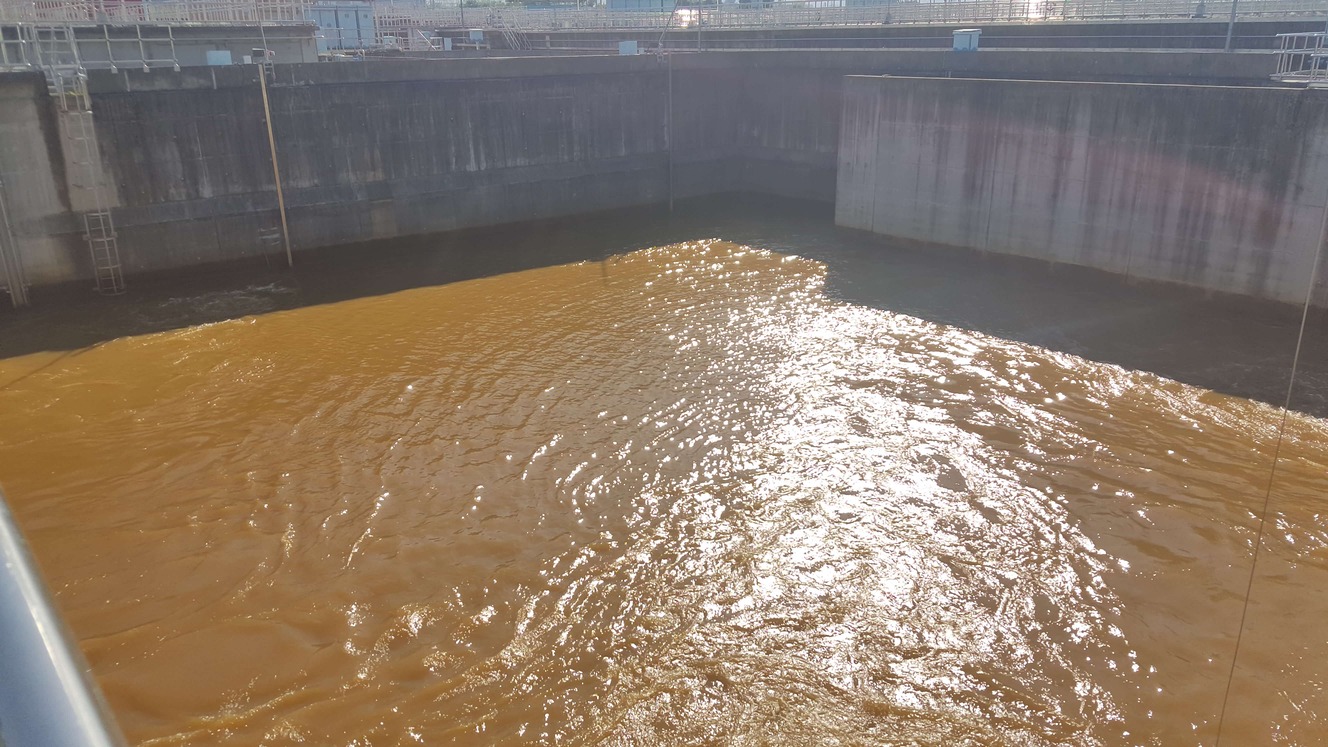

6.沉澱池
將膠凝池中形成的膠羽透過整流牆，使進水流速均勻(減少水流擾動)，因動能減少，較大之膠羽沉降於沉澱池底部，較輕之膠羽會上浮至沉澱池上方傾斜管，累積一定大小後膠羽將被重力沉降至底部。
將膠凝池中形成的膠羽透過整流牆，使進水流速均勻(減少水流擾動)，因動能減少，較大之膠羽沉降於沉澱池底部，較輕之膠羽會上浮至沉澱池上方傾斜管，累積一定大小後膠羽將被重力沉降至底部。
沉澱池

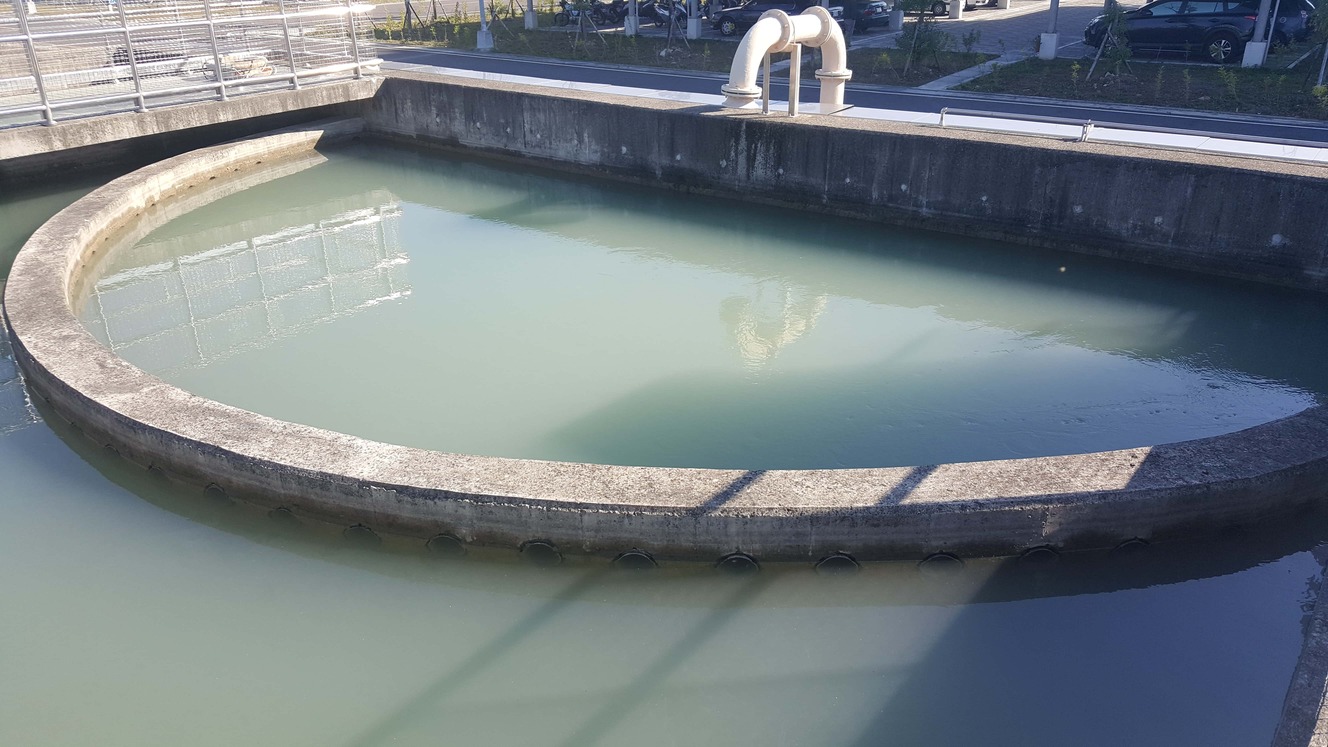

7.快濾池
最後透過石英砂依顆粒大小，由小到大向上堆疊，使水可順利向下滲透，最後的懸浮微粒皆被留於此處，於末端加入次氯酸鈉再送入清水池。
最後透過石英砂依顆粒大小，由小到大向上堆疊，使水可順利向下滲透，最後的懸浮微粒皆被留於此處，於末端加入次氯酸鈉再送入清水池。
快濾池

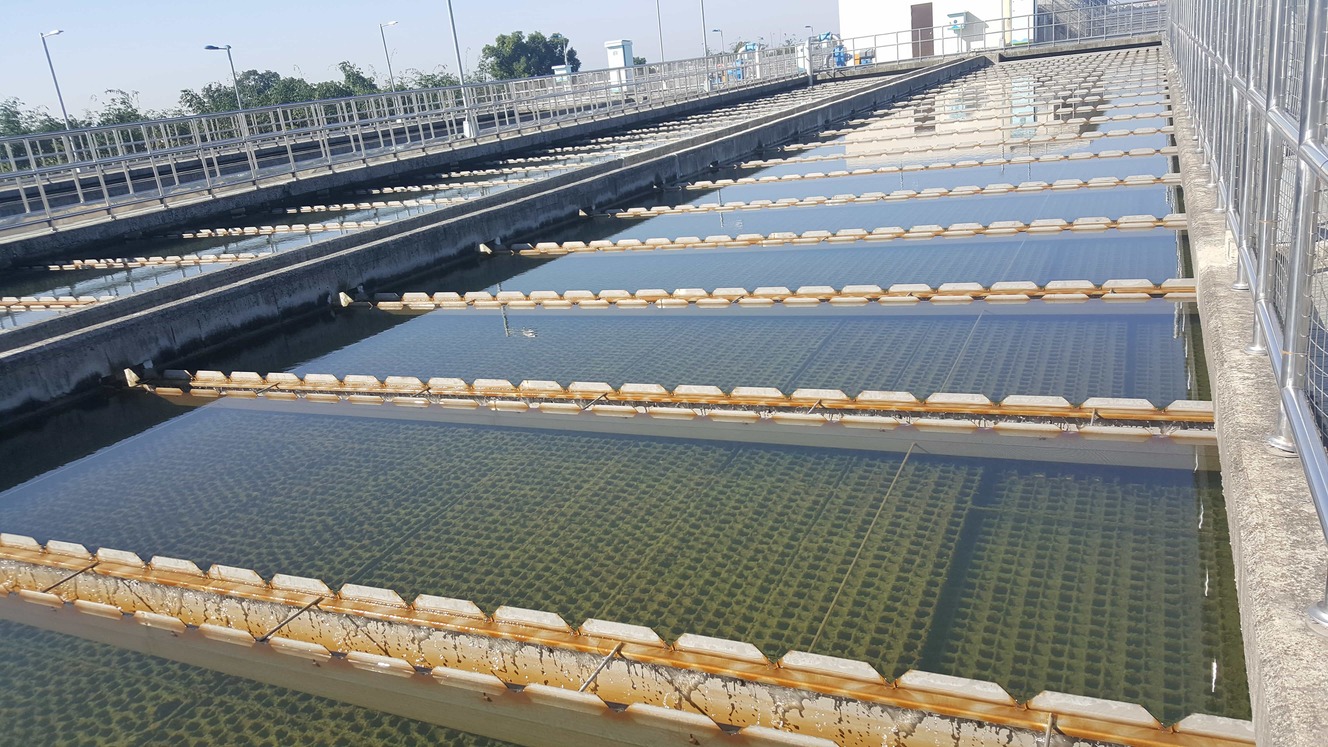

8.廢水調勻池
主要處理及暫存快濾池反沖洗廢水，於底部集泥坑送至廢水沉澱池後，將回收上層液體回到原水調節池再次處裡，已達水資源零浪費。
主要處理及暫存快濾池反沖洗廢水，於底部集泥坑送至廢水沉澱池後，將回收上層液體回到原水調節池再次處裡，已達水資源零浪費。
廢水調勻池
9.汙泥濃縮池
汙泥濃縮池
10.汙泥池
汙泥池
11.上澄液回收池
汙泥沉澱池回收之上澄液放置於此，將再次循環於原水調節池中進行再次處理。
汙泥沉澱池回收之上澄液放置於此，將再次循環於原水調節池中進行再次處理。
上澄液回收池

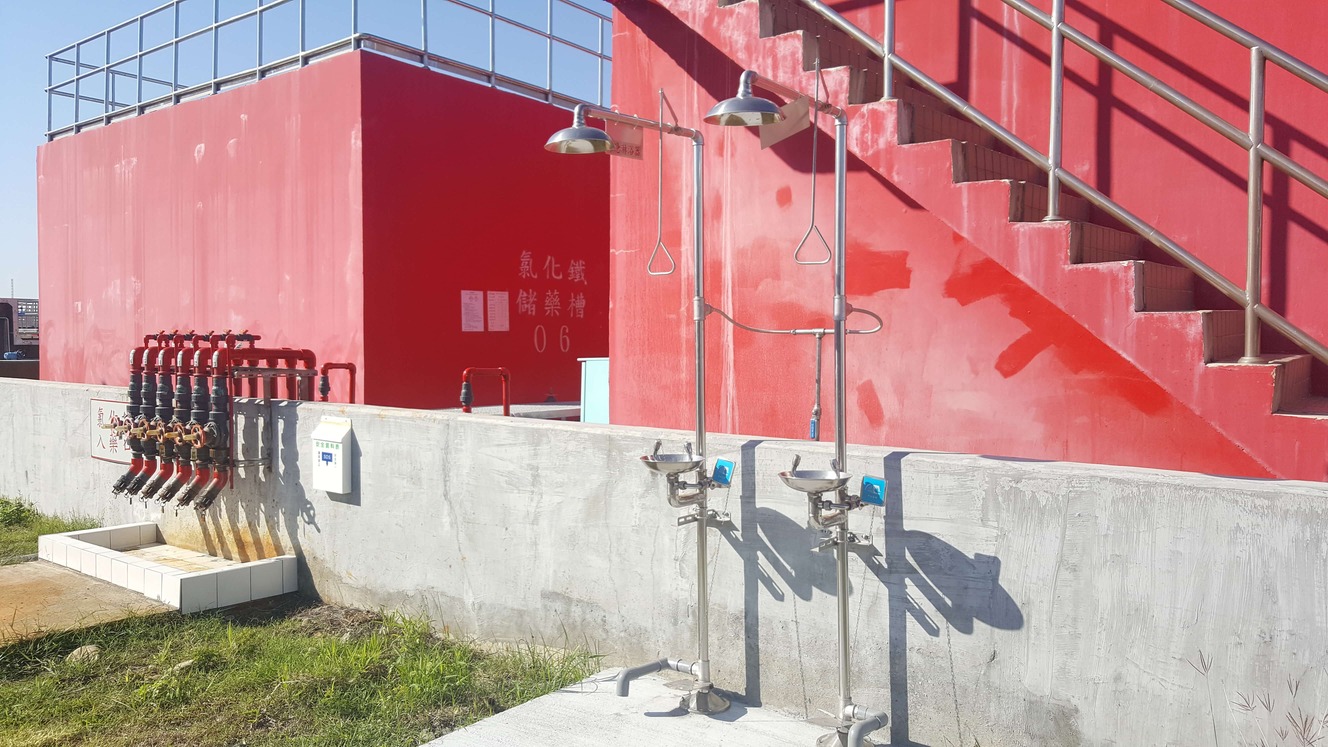

12.氯化鐵儲藥槽
氯化鐵儲藥槽
13.湖山淨水場儲藥室
湖山淨水場儲藥室
